Kontaktrony
Rurka szklana [ 14 ]
kontaktronowy z magnesem [ 11 ]
2,8x2,8x14mm [ 1 ]
fi 2x10mm [ 1 ]
fi 2x12mm [ 1 ]
fi 2x14mm [ 1 ]
2,3x2,3x11,5mm [ 1 ]
3,4x3,7x14,5mm [ 1 ]
fi 2,5x15mm [ 1 ]
fi 2,5x16mm [ 1 ]
fi 2,7x20,5mm [ 2 ]
fi 3x20mm [ 2 ]
fi 4x28mm [ 1 ]
fi 4x38mm [ 1 ]
fi 5x25mm [ 1 ]
fi 5x50mm [ 1 ]
fi 5x55mm [ 1 ]
fi 5x60mm [ 1 ]
fi 6,5mm [ 1 ]
fi 6x25mm [ 1 ]
fi 6x50mm [ 1 ]
fi 9,2mm [ 1 ]
fi 9,5mm [ 1 ]
fi 14mm [ 1 ]
23x14mm [ 1 ]
29x19mm [ 1 ]
33,5x14,5mm [ 2 ]
cylindryczny plastikowy [ 2 ]
cylindryczny szklany [ 14 ]
okrągłe [ 2 ]
prostopadłościenny [ 5 ]
nieokreślony [ 2 ]
NC [ 1 ]
NO/NC [ 2 ]
18,1mm [ 6 ]
20mm [ 2 ]

10÷35AT [ 2 ]
10÷40AT [ 1 ]
10÷30AT [ 1 ]
10÷15AT [ 2 ]
15÷35AT [ 1 ]
15÷28AT [ 1 ]
20÷70AT [ 1 ]
24÷51AT [ 1 ]
25÷50AT [ 1 ]
35÷50AT [ 1 ]
50÷80AT [ 1 ]
80÷120AT [ 1 ]
Czujnik; kontaktronowy z magnesem; A-CM19; fi 14mm; okrągłe; NO; z przewodem | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 34603 Nr katalogowy: 34603 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; A-CMD932P; fi 9,2mm; okrągłe; NO; z przewodem | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 34604 Nr katalogowy: 34604 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; CK-05; 33,5x14,5mm; prostopadłościenny; NO; 20mm; 500mA; 125V; AC; z przewodem 0,46mb; Vitalco | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 06705 Nr katalogowy: 06705 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; CK-08; 33,5x14,5mm; prostopadłościenny; NO; 20mm; 500mA; 125V; AC; z przewodem 0,46mb; Vitalco | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 06706 Nr katalogowy: 06706 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR0525; fi 5x25mm; cylindryczny metalowy; NO; 18,1mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29026 Nr katalogowy: 29026 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR0555; fi 5x55mm; cylindryczny metalowy; NO; 18,1mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29028 Nr katalogowy: 29028 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR0560; fi 5x60mm; cylindryczny metalowy; NO; 18,1mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29029 Nr katalogowy: 29029 ![]() ![]() ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR0625; fi 6x25mm; cylindryczny metalowy; NO; 18,1mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29031 Nr katalogowy: 29031 ![]() ![]() ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR0650; fi 6x50mm; cylindryczny metalowy; NO; 18,1mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29030 Nr katalogowy: 29030 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR2314; 23x14mm; prostopadłościenny; NO; 16mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29033 Nr katalogowy: 29033 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy z magnesem; MR2919; 29x19mm; prostopadłościenny; NO; 18,1mm; 1A; 100V; AC/DC; z przewodem 0,3mb; KLS; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 29032 Nr katalogowy: 29032 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy; A-CMD615; fi 6,5mm; cylindryczny plastikowy; NO; z przewodem | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 34492 Nr katalogowy: 34492 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy; A-CMD922; fi 9,5mm; cylindryczny plastikowy; NO; z przewodem | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 34596 Nr katalogowy: 34596 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy; A-CZK14,5; 3,4x3,7x14,5mm; NC; AC/DC; przewlekany (THT) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 33139 Nr katalogowy: 33139 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy; A-CZK14; 2,8x2,8x14mm; NO; AC/DC; przewlekany (THT) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 33138 Nr katalogowy: 33138 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Czujnik; kontaktronowy; MK16B-2; 2,3x2,3x11,5mm; prostopadłościenny; NO; 10÷15AT; 500mA; 200V; AC; powierzchniowy (SMD); Meder; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 36205 Nr katalogowy: 36205 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

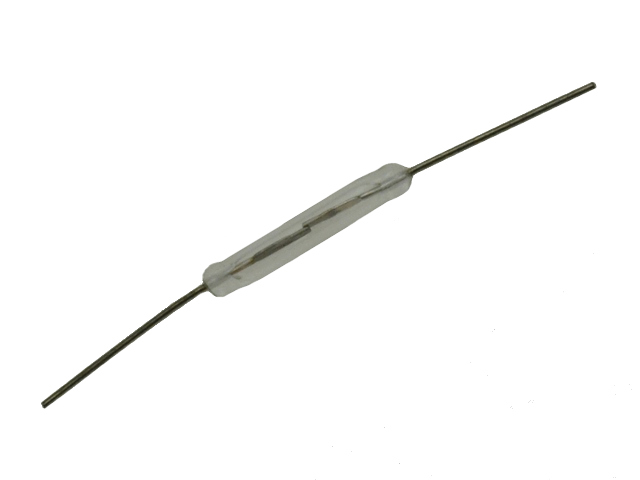

Rurka szklana; kontaktronowy; GAG-2; fi 2,5x16mm; cylindryczny szklany; NO; 15÷35AT; 10mA; 12V; DC; przewlekany (THT) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21503 Nr katalogowy: 21503 ![]() Ilość minimalna: 5 Wielokrotność: 5 |
![]() |
Rurka szklana; kontaktronowy; GAG-2A; fi 2x10mm; cylindryczny szklany; NO; 10÷35AT; 10mA; 12V; DC; przewlekany (THT) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21502 Nr katalogowy: 21502 ![]() ![]() ![]() Ilość minimalna: 5 Wielokrotność: 5 |
![]() |
Rurka szklana; kontaktronowy; GAG-2B; fi 2x12mm; cylindryczny szklany; NO; 10÷35AT; 10mA; 12V; DC; przewlekany (THT) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21522 Nr katalogowy: 21522 ![]() Ilość minimalna: 5 Wielokrotność: 5 |
![]() |
Rurka szklana; kontaktronowy; GAG-2C; fi 2x14mm; cylindryczny szklany; NO; 10÷40AT; 10mA; 12V; DC; przewlekany (THT) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21523 Nr katalogowy: 21523 ![]() Ilość minimalna: 5 Wielokrotność: 5 |
![]() |
Rurka szklana; kontaktronowy; GAG-3; fi 3x20mm; cylindryczny szklany; NO; 25÷50AT; 50mA; 12V; DC; przewlekany (THT) | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21524 Nr katalogowy: 21524 ![]() ![]() ![]() Ilość minimalna: 5 Wielokrotność: 5 |
![]() |
Rurka szklana; kontaktronowy; GAG-3; fi 3x20mm; cylindryczny szklany; NO/NC; 35÷50AT; 30mA; 12V; DC; przewlekany (THT) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21526 Nr katalogowy: 21526 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Rurka szklana; kontaktronowy; GAG-4; fi 4x38mm; cylindryczny szklany; NO; 50÷80AT; 200mA; 24V; DC; przewlekany (THT) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21520 Nr katalogowy: 21520 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Rurka szklana; kontaktronowy; GAG-4a; fi 4x28mm; cylindryczny szklany; NO; 20÷70AT; 10mA; 24V; DC; przewlekany (THT) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 28358 Nr katalogowy: 28358 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

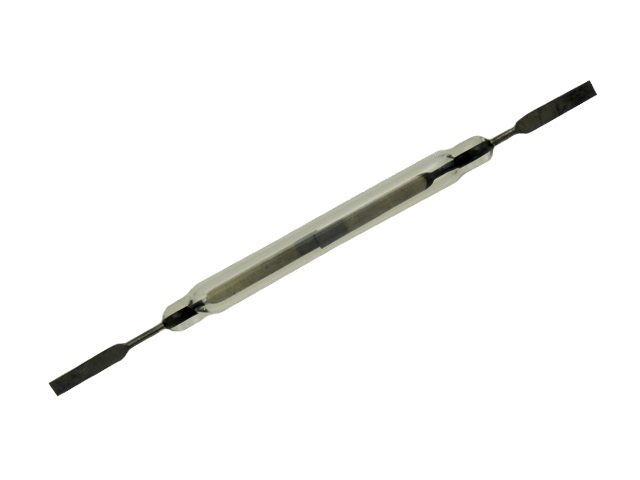

Rurka szklana; kontaktronowy; GAG-5; fi 5x50mm; cylindryczny szklany; NO; 80÷120AT; 500mA; 24V; DC; lutowany; płaskie | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 21527 Nr katalogowy: 21527 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Kontaktrony
Kontaktrony są to wtopione w (hermetycznie) zamkniętą rurkę szklaną języczki kontaktowe ze stopu żelaza i niklu, które są uruchamiane przez pole magnetyczne. Termin kontaktron odnosi się do cienkościennej rurki szklanej, w której stykają się przewody kontaktowe. Przełączniki kontaktronowe wchodzą w skład czujników kontaktronowych lub przekaźników kontaktronowych. Języki przełączania ferromagnetycznego poruszają się względem siebie, gdy pole magnetyczne działa z zewnątrz. Technologia ta umożliwia produkcję niezawodnych, hermetycznie uszczelnionych elementów łączeniowych o niewielkich rozmiarach, co umożliwia szybkie przełączanie w porównaniu z konwencjonalnymi przekaźnikami i stykami. Głównymi składnikami styków kontaktronowych są przewody kontaktowe (łopatki) wykonane ze stopu niklowo-żelazowego (Ni ok. 48%) z zewnętrzną powierzchnią lutowniczą (ok. 2-6 µm cyny lub złota) oraz wewnętrznych powierzchni styku z metalem szlachetnym. Szklana rura mocuje i chroni je oraz zawiera wypełnienie gazem ochronnym (azot/wodór) lub próżnię do przełączników wysokiego napięcia.
Wysoka funkcjonalność i możliwe zagrożenia
Dzięki zastosowanym materiałom i hermetycznie zamkniętej konstrukcji, przełączniki kontaktronowe mogą być stosowane niemal we wszystkich warunkach środowiskowych. Jednak przejście przez szkło przewodów łączących jest wrażliwe na stłuczenie pod wpływem obciążeń zginających oraz, ze względu na różne współczynniki rozszerzalności, wrażliwe na szok termiczny podczas lutowania w pobliżu szkła. Materiał kontaktowy (rod lub ruten) jest nakładany metodą rozpylania jonowego lub galwanicznego i wymaga wysokiej czystości.
Doskonałe parametry
Wraz z rozwojem technologii możliwe stało się skrócenie ich długość z 50 mm do 5 mm. Oprócz miniaturyzacji otwierają się nowe zastosowania, szczególnie w technologii wysokich częstotliwości i przy wyższych prędkościach przełączania. Z poniższych danych można się przekonać, że to doskonały czujnik mający parametry, które są osiągalne przy użyciu styków kontaktronowych: Przełączanie do 10kV, Prądy przełączające do 5 A; Przełączanie napięć do 10 nV i prądów do 1 fA, Rezystancja izolacji poprzez styk otwarty do 1015 Ω., Rezystancja styków w stanie zamkniętym. 50 mΩ, Czas zamknięcia ok. 100-300 µs, Temperatura pracy od -55 °C do +200 °C, Niewrażliwy na wilgoć, podciśnienie, olej, smar i wiele agresywnych substancji, Odporność na wstrząsy do 200 g, Może być stosowany z wibracjami od 50 Hz do 2 kHz przy 30 g.
Firma Piekarz ma w swojej ofercie kilkadziesiąt kontaktronów o najważniejszych parametrach montażu i pracy, typowych dla najbardziej popularnych zastosowań. Zapraszamy do zapoznania się z dostępnym asortymentem.
