Czujniki Indukcyjne

Zbliżeniowy czujnik indukcyjny działa tak, że może zastąpić wyłącznik krańcowy. Czyli podać sygnał napięciowy w chwili, kiedy metalowy przedmiot zostanie zbliżony do czujnika. W czujniku indukcyjnym znajduje się cewka i układ elektroniczny, który generuje pewną częstotliwość oscylacji cewki i wyczuwa zmianę częstotliwości, kiedy do cewki zbliżamy metalowy przedmiot.

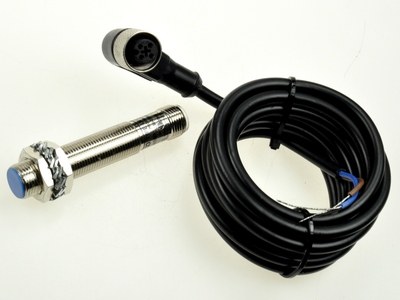

Czujnik jest produkowany w postaci metalowej gwintowanej rurki, z umieszczoną w środku cewką. Lub w obudowach plastikowych prostopadłościennych. Całość jest szczelnie zabudowana, nie ma ruchomych części, dzięki czemu czujnik posiada dużą odporność na czynniki środowiskowe.

Przy czujnikach podajemy zasięg czułości w granicach od 1 do 30mm dla różnych modeli. Czułość ta jest podana dla stali.
Dla innych metali ta czułość jest mniejsza
Na przykład dla:
mosiądzu 0,55
aluminium 0,5
miedzi 0,4

Czujniki mają wiele wersji:

Czym większa średnica, tym większy zasięg, czyli przełączenie sygnału następuje przy większej odległości.

Czujniki z wysuniętym czołem mają większy zasięg niż czujniki z czołem zrównanym z metalową obudową. Natomiast czujniki z czołem zrównanym z obudową nie są wrażliwe na zbliżanie metalu z boku czujnika i dają możliwość montażu w metalowej płycie, tak że powierzchnia czołowa czujnika będzie zrównana z płytą.

Wykonanie PNP lub NPN różnią się sygnałem wyjściowym. W czujnikach PNP wyjście łączone jest do + zasilania, a w czujnikach NPN wyjście zwierane jest do masy (-).

Czujniki trój przewodowe mogą mieć wykonanie NO lub NC, czujniki cztero przewodowe mają wyjście NO/NC.
Jest też wersja czujników 2 przewodowych, które są łączone szeregowo z obciążeniem.

Są wersje czujników z kablem, lub ze złączem M12

dla dobrania zamiennika, należy ustalić:

typ wyjścia PNP lub NPN.
funkcję wyjścia NO lub NC.
strefę działania czyli zasięg.
zakres napięcia zasilającego.
wymiary czujnika.
rodzaj czoła wysunięte lub schowane.
sposób podłączenia, z kablem cze ze złączem.
