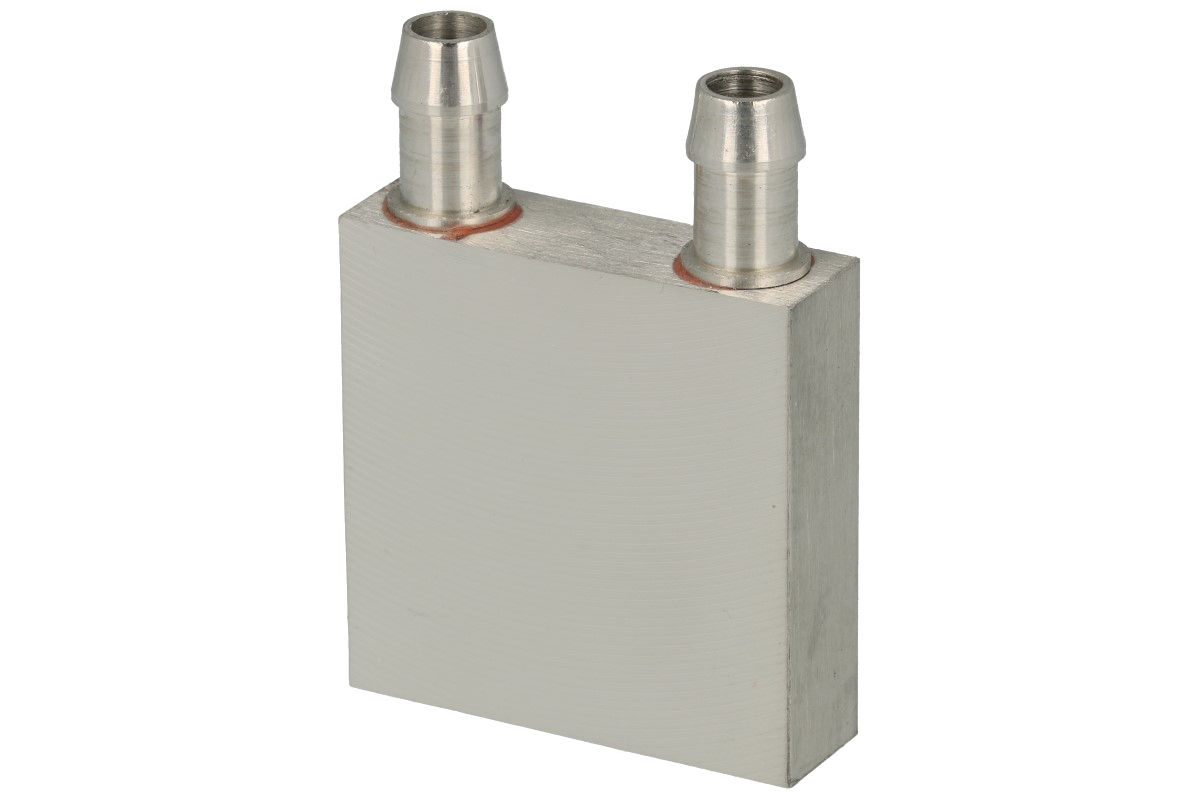

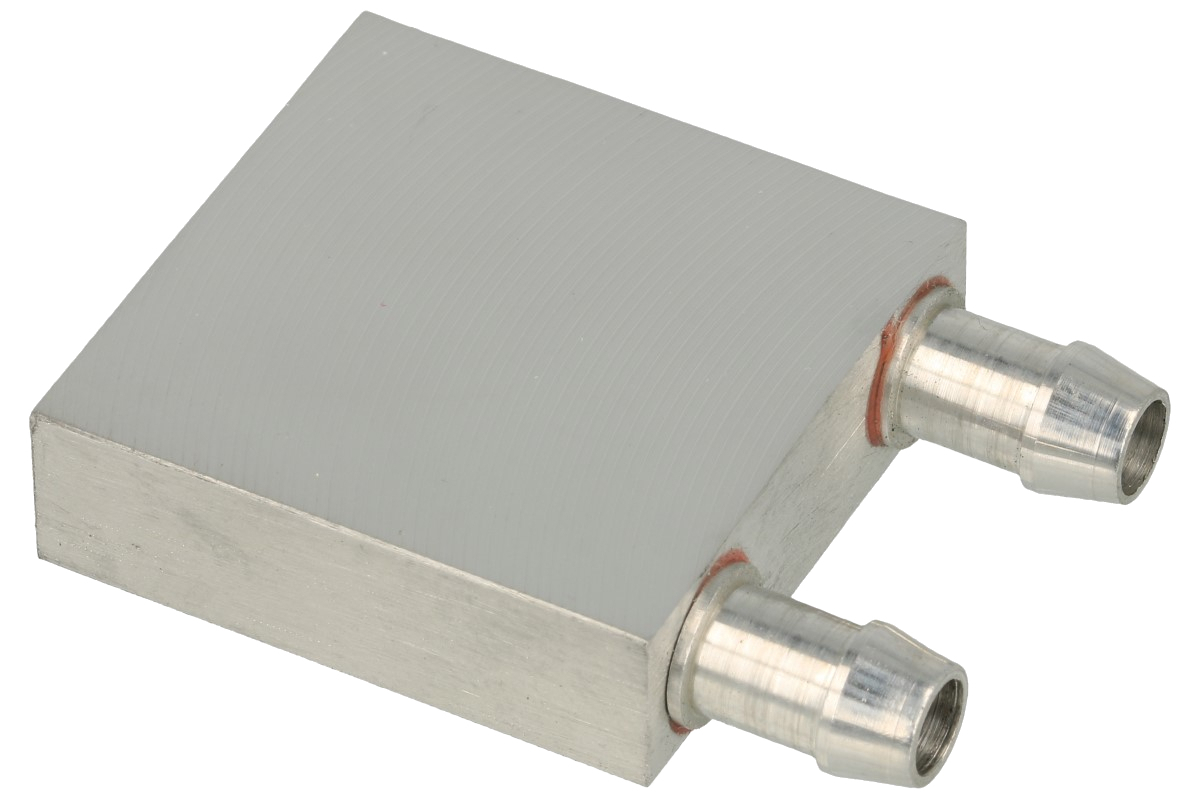

Blok wodny; A-404012; przyłącze 8mm; naturalny; 40mm; 40mm; 12mm | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 40007 Nr katalogowy: 40007 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

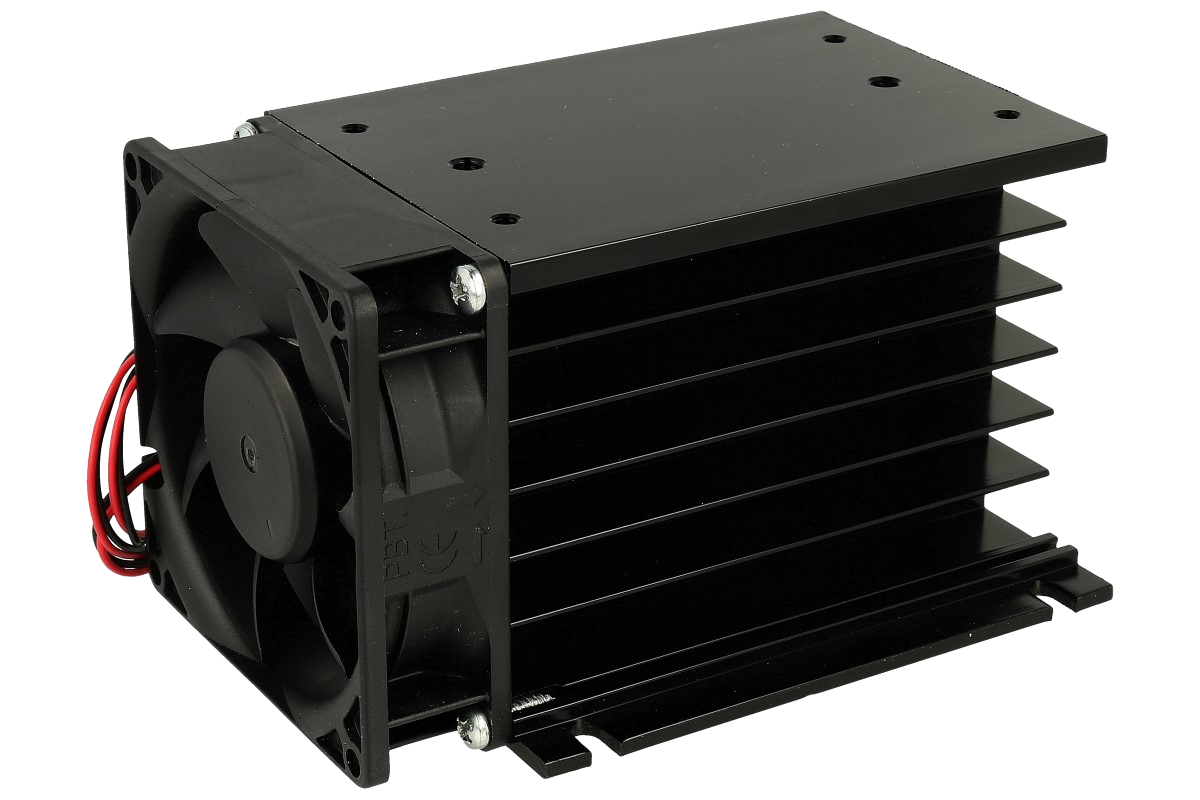

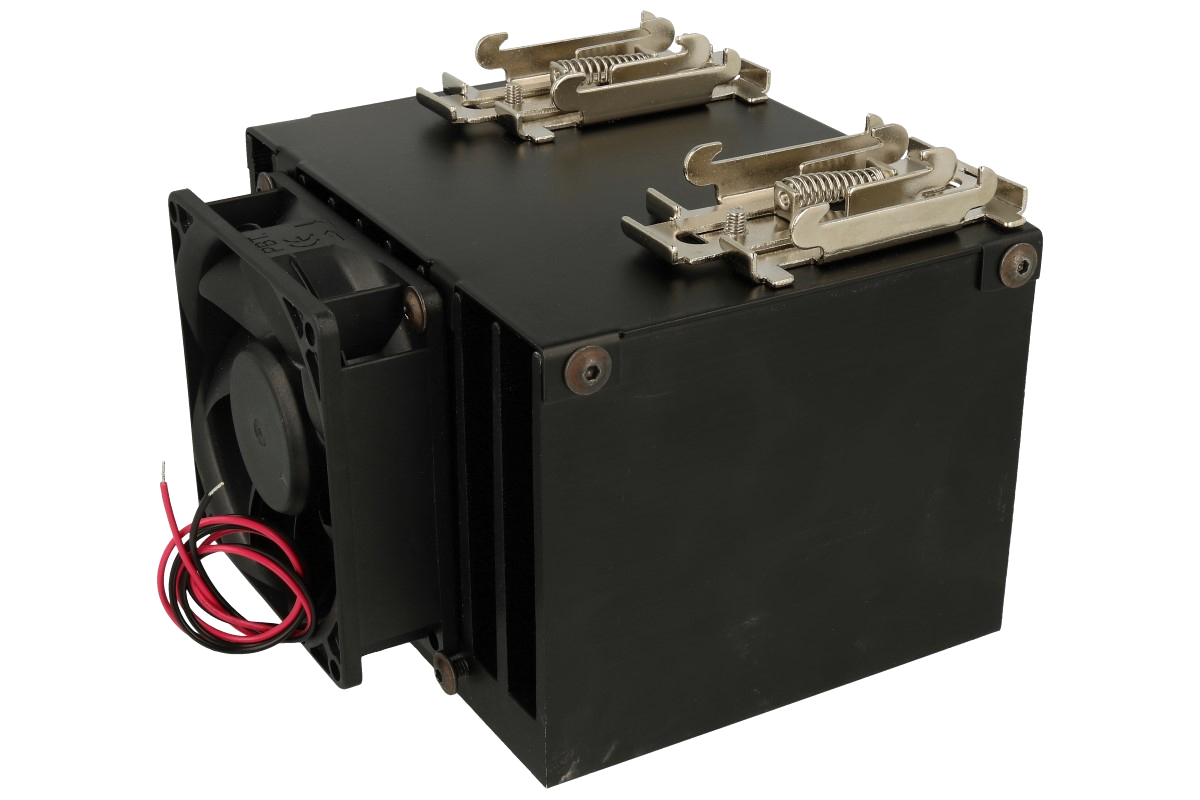

Radiator; z uchwytem TS35 na szynę DIN; z wentylatorem 12V DC; 2520Al+CuWOU; EE80251S1 Sunon ślizgowy 69,3m3/h; 0,4K/W; naturalny; 77mm; 63mm; 72mm; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 32254 Nr katalogowy: 32254 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 12V DC; TA003-10003; Sunon kulkowy 0,28W; 0,53K/W; naturalny; 15mm; 60mm; 60mm; RoHS | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 17482 Nr katalogowy: 17482 ![]() ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

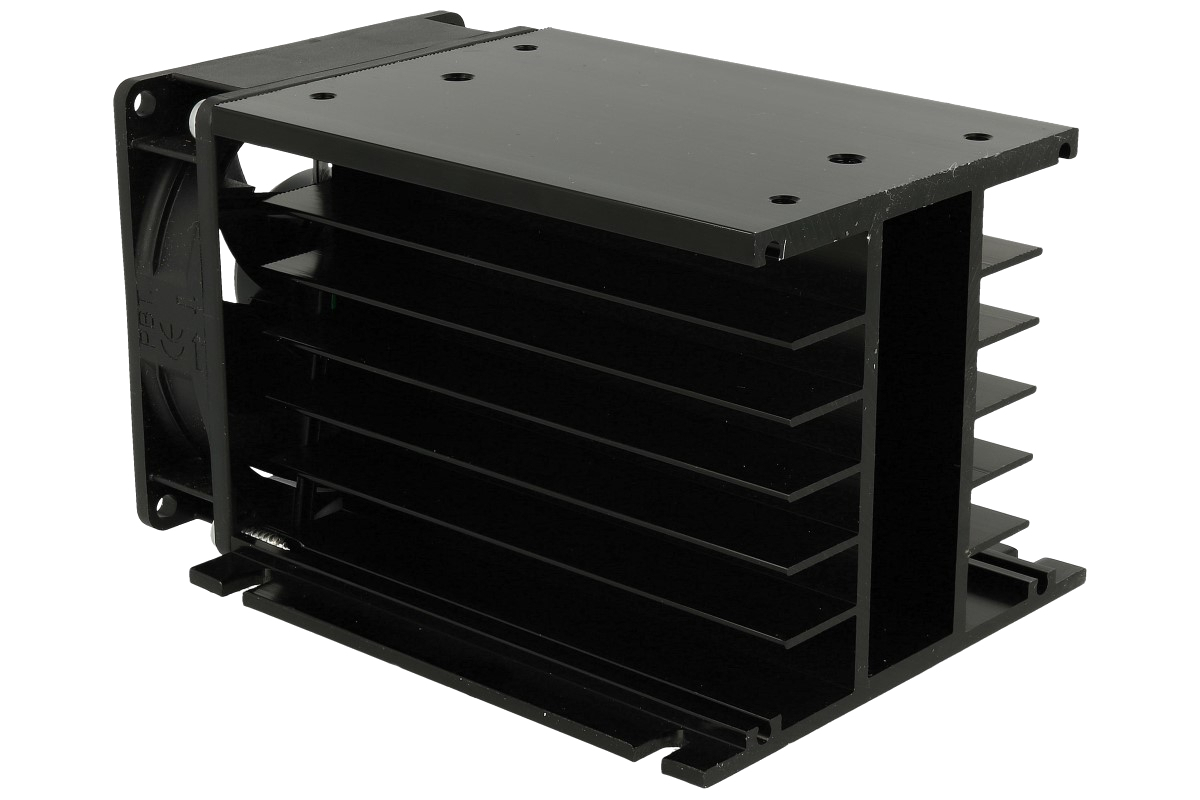

Radiator; z wentylatorem 12V DC; z otworami; DY-MXW2; D9225L12B United kulkowy 66m3/h; 0,6K/W; czerniony; 138mm; 85mm; 96mm; Firma Piekarz | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 37263 Nr katalogowy: 37263 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 230V AC; 2470WO; BT220 Maxair kulkowy 37,2m3/h; 0,58K/W; naturalny; 80mm; 80mm; 72mm; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 28025 Nr katalogowy: 28025 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

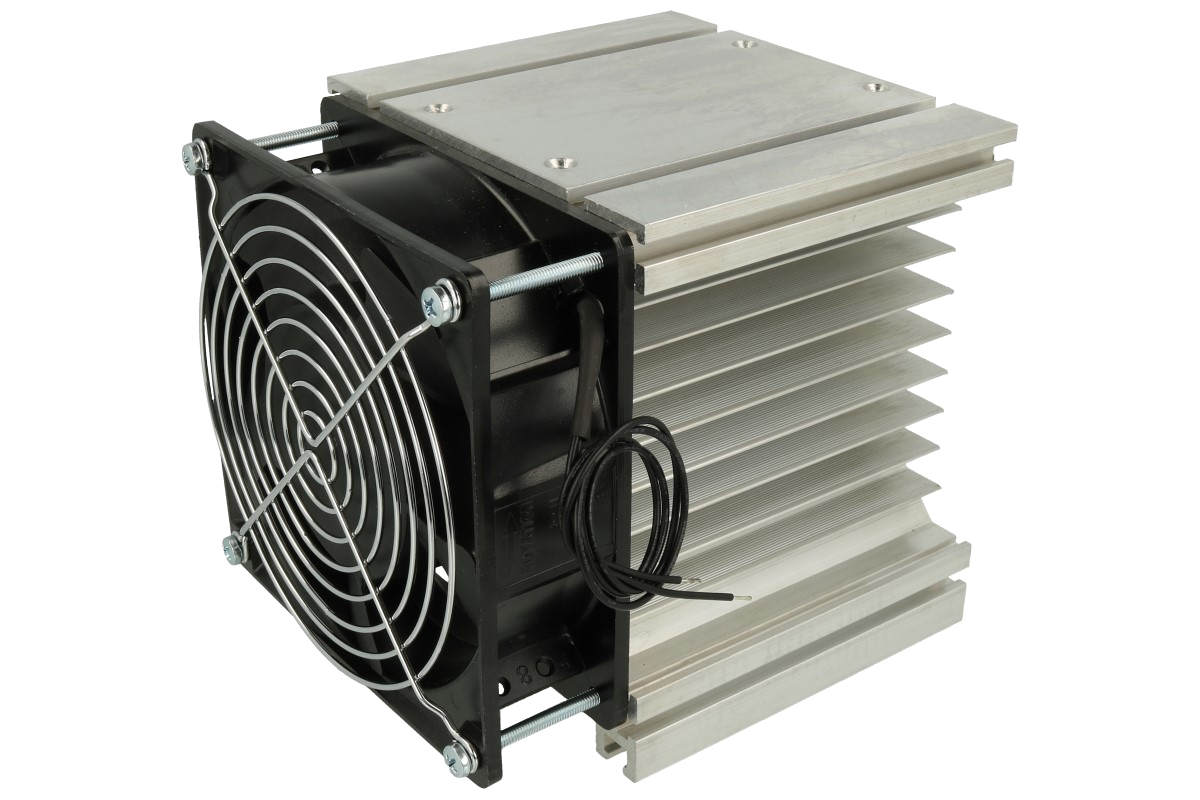

Radiator; z wentylatorem 230V AC; LA 21 120 230; BT220 Maxair kulkowy 37,2m3/h; 0,17K/W; naturalny; 120mm; 92mm; 93mm; Fischer Elektronik; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 38418 Nr katalogowy: 38418 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 230V AC; SSRTH-55-WO; 8025S2ML Maxair ślizgowe 27,3m3/h; 0,9K/W; czerniony; 55mm; 100mm; 80mm; Firma Piekarz; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 31298 Nr katalogowy: 31298 ![]() ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

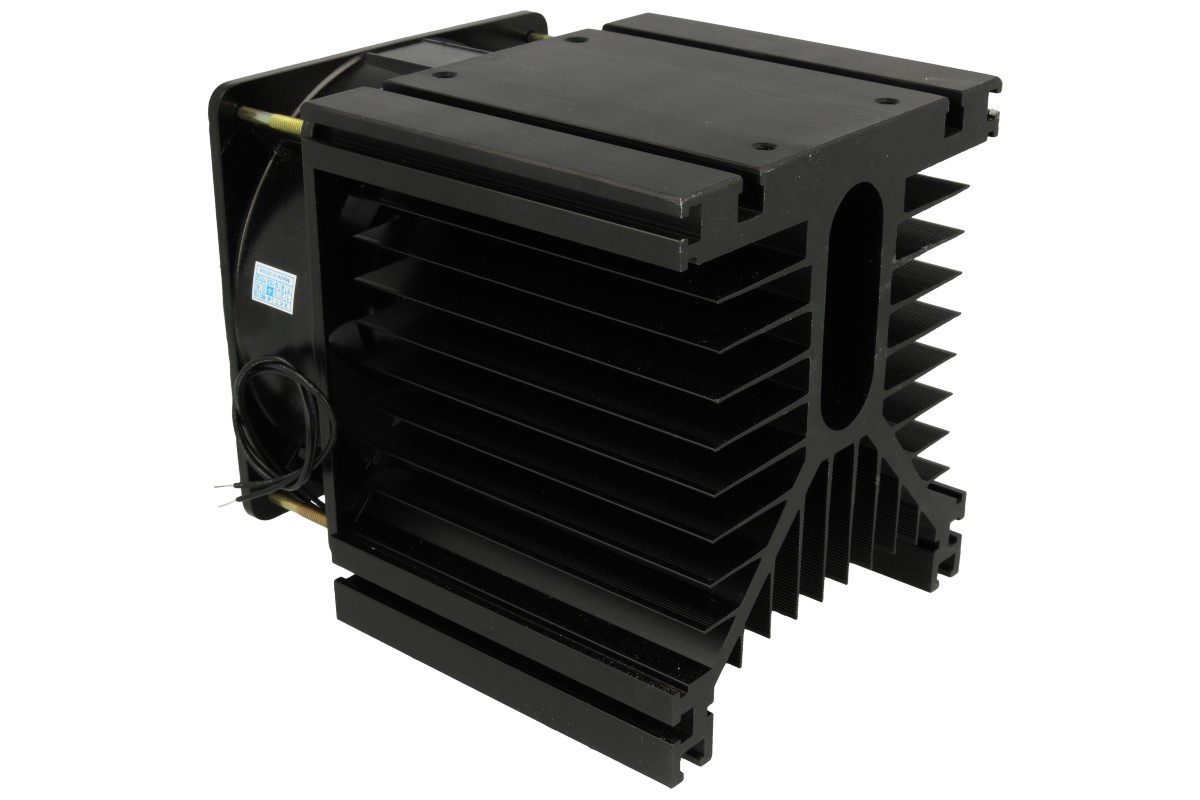

Radiator; z wentylatorem 230V AC; Y-110-161; 12038B2XL Maxair kulkowy 161,5m3/h; 0,27K/W; naturalny; 110mm; 125mm; 135mm; Firma Piekarz; RoHS | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 40920 Nr katalogowy: 40920 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |

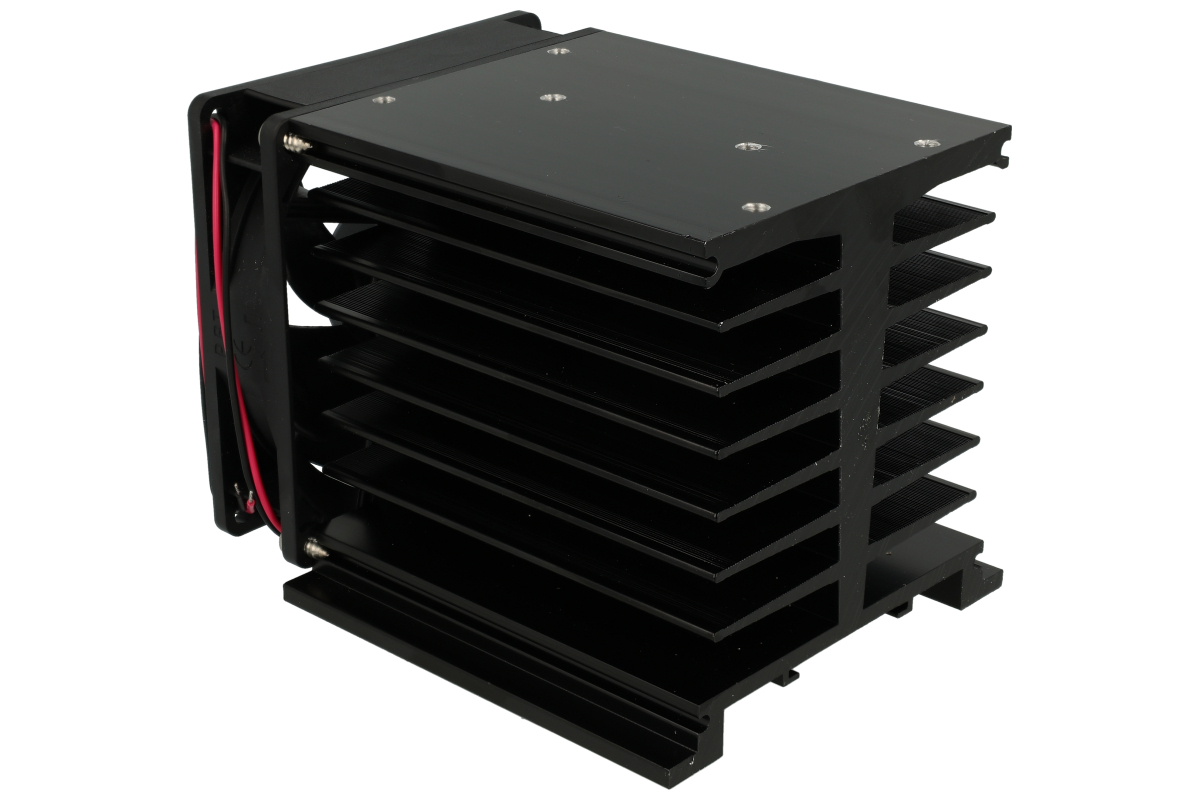

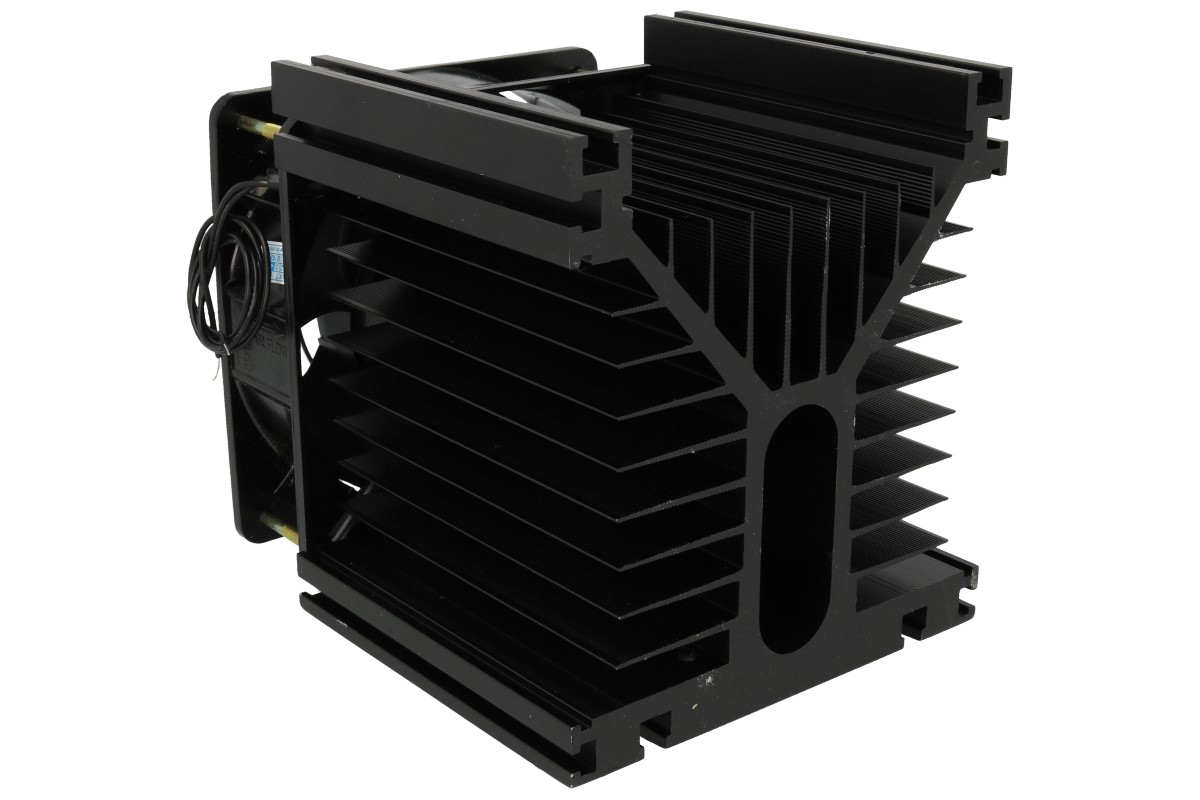

Radiator; z wentylatorem 230V AC; Y-110; 120x120x38, ślizgowy; przewody 250mm; 0,28K/W; czerniony; 110mm; 125mm; 135mm; TriHero; RoHS | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 37076 Nr katalogowy: 37076 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 230V AC; z otworami; DY-HAW-220; 8038B2HL Maxair kulkowy 40,8m3/h; 0,4K/W; czerniony; 135mm; 100mm; 80mm; Firma Piekarz | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 28476 Nr katalogowy: 28476 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 230V AC; z otworami; DY-MXW4; 9238S2HL Maxair ślizgowy 64,2m3/h; 0,6K/W; czerniony; 138mm; 85mm; 96mm; Firma Piekarz | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 38410 Nr katalogowy: 38410 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 24V DC; SSRTH-55-WO; EE80252S3 Sunon ślizgowe 56,1m3/h; 0,8K/W; czerniony; 55mm; 100mm; 80mm; Firma Piekarz; RoHS | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 31297 Nr katalogowy: 31297 ![]() ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 24V DC; z otworami; DY-HAW-24; EE80252B1 Sunon kulkowy 69,7m3/h; 0,38K/W; czerniony; 135mm; 100mm; 80mm; Firma Piekarz | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 27190 Nr katalogowy: 27190 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 24V DC; z otworami; DY-MXW0; PMD2409PMB1 Sunon kulkowy 207m3/h; 0,3K/W; czerniony; 138mm; 85mm; 96mm; Firma Piekarz | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 35708 Nr katalogowy: 35708 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Radiator; z wentylatorem 24V DC; z otworami; DY-MXW1; MF92252V1 Sunon magnetyczne 87,5m3/h; 0,55K/W; czerniony; 138mm; 85mm; 96mm; Firma Piekarz | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr kat.: 37252 Nr katalogowy: 37252 ![]() Ilość minimalna: 1 Wielokrotność: 1 |
![]() |
Moduł chłodzący zwiększa powierzchnię emitującą ciepło elementu wytwarzającego ciepło. Zapobiega to ewentualnym uszkodzeniom spowodowanym przegrzaniem. Transfer ciepła ze źródła ciepła do otaczającego medium chłodzącego (zazwyczaj powietrza, ale także wody lub innych cieczy) zależy przede wszystkim od różnicy temperatur, efektywnej powierzchni i prędkości przepływu medium chłodzącego. Zadaniem modułu chłodzącego jest odprowadzanie strat ciepła z dala od elementu wytwarzającego ciepło za pomocą przewodzenia ciepła, a następnie rozpraszanie go do środowiska za pomocą promieniowania cieplnego i konwekcji. Aby utrzymać jak najniższy opór cieplny, radiator musi być wykonany z materiału, który dobrze przewodzi ciepło, ma możliwie dużą, ciemną powierzchnię i jeśli nie jest wspomagany wentylatorem, musi być zamontowany pionowo, aby wspomagać obieg powietrza przez efekt kominowy. Moduły chłodzące to konieczny element każdego wysokowydajnego, pracującego pod dużym obciążeniem prądowym agregatu, ze szczególnym uwzględnieniem przetwarzania i transmisji danych.
Materiały i budowa
Moduły chłodzące (radiatory) składają się zazwyczaj z metalu o dobrej przewodności cieplnej, zwykle z aluminium lub miedzi. W masowej produkcji przemysłowej do tego celu wykorzystuje się często aluminium lub blachę stalową. Nowszym osiągnięciem są radiatory wykonane z materiałów ceramicznych (tlenek glinu i azotek glinu), które mogą z powodzeniem być stosowane w szczególności do rozpraszania ciepła w elektronice energetycznej i zastosowaniach LED. W zależności od wymagań, moduły chłodzące produkowane są w szerokiej gamie wzorów: blok metalowy żebrowany, wykonany głównie z aluminium metodą wytłaczania, przez radiatory wykonane z miedzi, jako lita płyta metalowa z prasowanymi lub (rzadko) lutowanymi żebrami miedzianymi lub aluminiowymi, aż po wykrawane i wygięte arkusze, przypinane gwiazdy chłodzące i łopatki chłodzące wykonane z aluminium, brązu sprężynowego lub blachy stalowej.
Popularne moduły chłodzące
Dla osiągnięcia możliwie skutecznego rozpraszania ciepła odpadowego wytwarzanego w obwodach elektronicznych, najczęściej stosuje się radiatory wyposażone w niewielkie, wydajne wentylatory o wytrzymałej, prostej konstrukcji. Firma Piekarz proponuje Państwu wybór jednego z kilkunastu modeli modułów chłodzących, reprezentujących typowy zakres zastosowań. Wszystkie zaopatrzone w wentylatory o różnym napięciu znamionowym prądy zmiennego i stałego, przystosowane do łatwego montażu na chronionych przed przegrzaniem podzespołach elektronicznych.
