Moduły do przekaźników

Rodzaj modułu
zabezpieczający [ 11 ]
sygnalizacyjny [ 12 ]
Napięcie sterujące
6÷220V [ 1 ]
6÷24V [ 6 ]
24÷60V [ 1 ]
28÷60V [ 1 ]
110÷230V [ 1 ]
110÷240V [ 3 ]
Rodzaj napięcia sterującego
AC [ 6 ]
DC [ 13 ]
Kolor diody LED modułów
zielony [ 12 ]
nie dotyczy [ 1 ]
Kolor akcesoriów do przekaźników
szary [ 8 ]
niebieski [ 4 ]
nie dotyczy [ 1 ]
Producent
Finder [ 8 ]
Relpol [ 5 ]
Właściwości modułów
ogranicza przepięcia na cewkach [ 11 ]
sygnalizuje obecność napięcia na cewce [ 12 ]
Pokaż ceny:
Dostępność:
Sortuj po:
Widoczne artykuły: 1-13 z 13

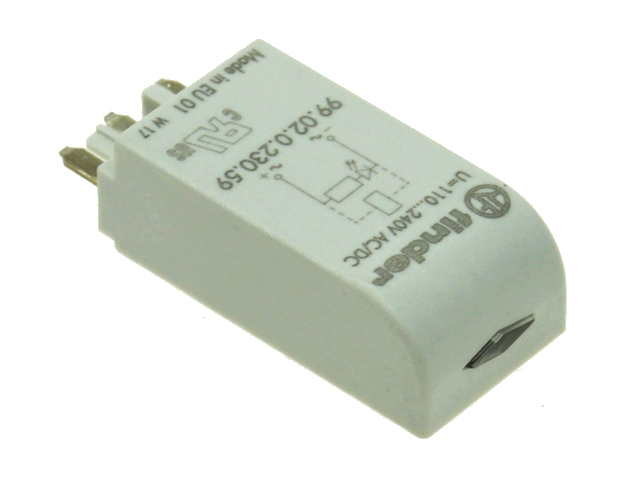

Moduł; sygnalizacyjny; 99.02.0.230.59; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHSModuł; sygnalizacyjny; 99.02.0.230.59; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHS
Moduł; sygnalizacyjny; 99.02.0.230.59; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHS
Nr kat.: 09189
Nr katalogowy: 09189
 Stan: 1 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+13,34
2+11,12
4+10,69
10+10,27
50+9,84
100+9,41
Więcej progów
Ilość:
Moduł; sygnalizacyjny; L M61G; 6÷24V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHSModuł; sygnalizacyjny; L M61G; 6÷24V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Moduł; sygnalizacyjny; L M61G; 6÷24V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Nr kat.: 20954
Nr katalogowy: 20954
 Stan: 20 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+14,28
2+11,90
10+11,55
50+11,19
100+10,84
Więcej progów
Ilość:
Moduł; zabezpieczający; 99.01.3.000.00; 6÷220V; DC; polaryzacja A1+; do gniazda; niebieski; Finder; RoHSModuł; zabezpieczający; 99.01.3.000.00; 6÷220V; DC; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Moduł; zabezpieczający; 99.01.3.000.00; 6÷220V; DC; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Nr kat.: 37860
Nr katalogowy: 37860
 Stan: 5 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+8,93
2+7,44
4+6,20
10+5,88
50+5,56
100+5,24
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; 99.01.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; Finder; RoHSModuł; zabezpieczający; sygnalizacyjny; 99.01.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; Finder; RoHS
Moduł; zabezpieczający; sygnalizacyjny; 99.01.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; Finder; RoHS
Nr kat.: 06506
Nr katalogowy: 06506
 Stan: 20 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+13,83
2+12,03
10+11,40
50+10,77
100+10,14
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; 99.02.0.230.98; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHSModuł; zabezpieczający; sygnalizacyjny; 99.02.0.230.98; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHS
Moduł; zabezpieczający; sygnalizacyjny; 99.02.0.230.98; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHS
Nr kat.: 22326
Nr katalogowy: 22326
 Stan: 0 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+14,18
2+12,33
10+11,70
50+11,07
100+10,44
Więcej progów
Moduł; zabezpieczający; sygnalizacyjny; 99.02.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHSModuł; zabezpieczający; sygnalizacyjny; 99.02.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHS
Moduł; zabezpieczający; sygnalizacyjny; 99.02.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; szary; Finder; RoHS
Nr kat.: 05520
Nr katalogowy: 05520
 Stan: 9 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+14,24
2+11,87
10+11,39
50+10,91
100+10,43
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; 99.80.0.230.98; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHSModuł; zabezpieczający; sygnalizacyjny; 99.80.0.230.98; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Moduł; zabezpieczający; sygnalizacyjny; 99.80.0.230.98; 110÷240V; AC; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Nr kat.: 06508
Nr katalogowy: 06508
 Stan: 10 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+18,76
2+16,75
10+15,86
50+14,98
100+14,09
Więcej progów
Ilość:

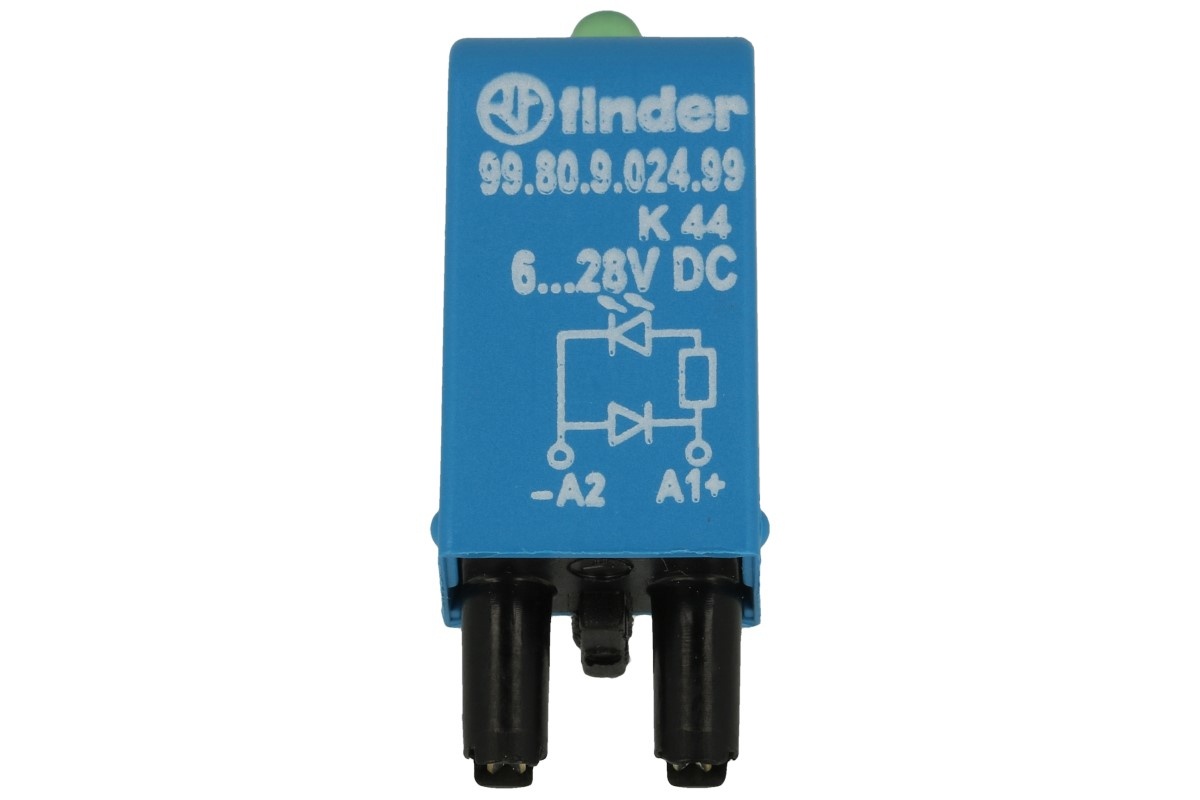

Moduł; zabezpieczający; sygnalizacyjny; 99.80.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHSModuł; zabezpieczający; sygnalizacyjny; 99.80.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Moduł; zabezpieczający; sygnalizacyjny; 99.80.9.024.99; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Nr kat.: 05441
Nr katalogowy: 05441
 Stan: 20 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+15,30
2+13,30
10+12,76
50+12,21
100+11,67
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; 99.80.9.060.99; 28÷60V; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHSModuł; zabezpieczający; sygnalizacyjny; 99.80.9.060.99; 28÷60V; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Moduł; zabezpieczający; sygnalizacyjny; 99.80.9.060.99; 28÷60V; DC; zielony; polaryzacja A1+; do gniazda; niebieski; Finder; RoHS
Nr kat.: 37871
Nr katalogowy: 37871
 Stan: 1 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+11,69
2+9,74
10+9,45
50+9,15
100+8,86
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; LD M41G; 6÷24V; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Nr kat.: 04770
Nr katalogowy: 04770
 Stan: 290 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+14,19
2+12,34
10+11,70
50+11,07
100+10,43
Więcej progów
Ilość:

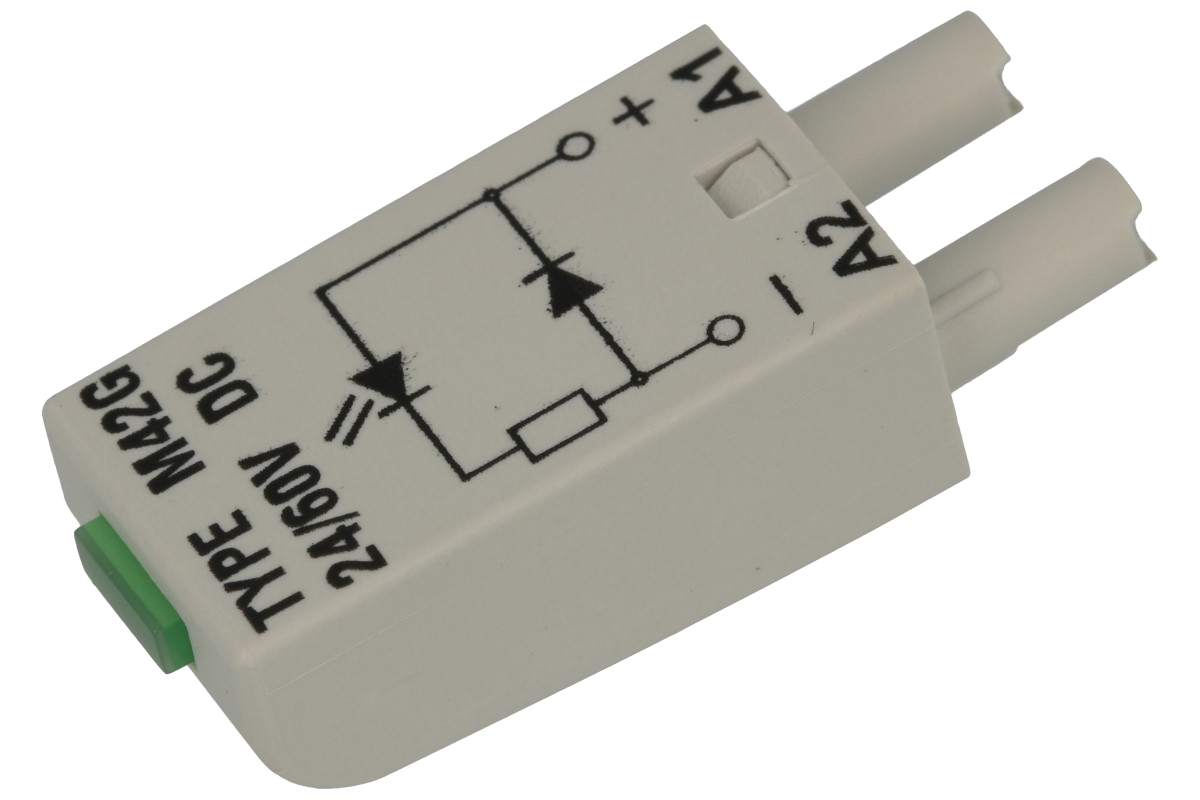

Moduł; zabezpieczający; sygnalizacyjny; LD M42G; 24÷60V; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHSModuł; zabezpieczający; sygnalizacyjny; LD M42G; 24÷60V; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Moduł; zabezpieczający; sygnalizacyjny; LD M42G; 24÷60V; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Nr kat.: 35330
Nr katalogowy: 35330
 Stan: 21 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+14,28
2+11,90
10+11,41
50+10,93
100+10,44
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; LV M91G; 6÷24V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHSModuł; zabezpieczający; sygnalizacyjny; LV M91G; 6÷24V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Moduł; zabezpieczający; sygnalizacyjny; LV M91G; 6÷24V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Nr kat.: 03007
Nr katalogowy: 03007
 Stan: 17 szt.
 Dostawa 40 [ planowana na 2023-10-02 ]
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+16,76
2+14,57
10+13,81
20+13,06
50+12,30
Więcej progów
Ilość:
Moduł; zabezpieczający; sygnalizacyjny; LV M93G; 110÷230V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHSModuł; zabezpieczający; sygnalizacyjny; LV M93G; 110÷230V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Moduł; zabezpieczający; sygnalizacyjny; LV M93G; 110÷230V; AC; DC; zielony; polaryzacja A1+; do gniazda; szary; Relpol; RoHS
Nr kat.: 15593
Nr katalogowy: 15593
 Stan: 61 szt.
Ilość minimalna: 1
Wielokrotność: 1
Ilość [ szt. ]Cena netto
PLN
1+16,91
2+15,10
10+14,33
50+13,55
100+12,78
Więcej progów
Ilość:

Moduły do przekaźników



Przez właściwe podłączanie przekaźnika można uniknąć wielu problemów.
Cewka przekaźnika ma dużą indukcyjność, na skutek której przy wyłączeniu przekaźnika indukuje się impuls napięciowy, szczególnie wysoki dla napięć stałych.
Ten impuls może być szkodliwy dla układu sterującego cewką lub dla innych części obwodu elektrycznego.

Najprostsze jest gaszenie tego impulsu dla przekaźników sterowanych napięciem stałym. Wystarczy do cewki podłączyć równolegle diodę prostowniczą (1N4007) tak, żeby w czasie pracy działała zaporowo, a zwierała impuls przeciwny powstający przy wyłączaniu cewki.

Większe przekaźniki (R15) wyposażone są fabrycznie w diodę zabezpieczającą. Przekaźniki mniejsze jak R4, R2 bywają wyposażane opcjonalnie w diodę zabezpieczającą, sygnalizacyjną.
Natomiast przekaźniki miniaturowe RM84, RM85 mają gniazda przystosowane do modułów zabezpieczających.

Moduły sygnalizacyjne/przeciwprzepięciowe mogą spełniać różne funkcje:

1. Sygnalizować obecność napięcia sterowania na cewce za pomocą diody LED.
2. Gasić przepięcia związane z wyłączaniem zasilania cewki dla przekaźników zasilanych niskim napięciem DC przez wykorzystanie diody zwierającej napięcia przeciwne.
3. Ograniczać przepięcia na cewkach AC i DC za pomocą warystora.
4. Eliminować zakłócenia elektromagnetyczne za pomocą obwodu rezystora z kondensatorem dla napięć stałych i zmiennych.
5. Eliminować szkodliwe napięcia na cewkach AC indukowane w długich liniach przesyłowych, lub w innych cewkach w urządzeniu, za pomocą rezystora podłączonego równolegle do cewki.
