Przekaźniki bistabilne

Przekaźniki bistabilne, będąc członkiem wielkiej rodziny przekaźników budowanych w oparciu o identyczną zasadę, gdzie konieczne jest sterowanie obwodem za pomocą oddzielnego sygnału niskiej mocy lub gdy kilka obwodów musi być sterowanych jednym sygnałem, charakteryzują się tym, że mogą przyjmować dwa różne stabilne stany przełączania po wyłączeniu zasilania. Przekaźniki bistabilne obejmują:

Przekaźniki przepięciowe (przełączniki impulsowe);

Przekaźniki udarowe (nazywane również przełącznikami impulsowymi w technologii instalacji elektrycznej) przełączają się na inny stan przełączania w przypadku impulsu prądowego i utrzymują go do następnego impulsu. Utrzymanie stanu zapewnia blokada mechaniczna.

Przekaźnik zatrzaskowy - używa remanencji do pozostania w stanie przyciągania po wyłączeniu prądu wzbudzającego. Aby przełączyć się na inny stan przełączania, napięcie o tej samej polaryzacji jest przykładane albo do drugiego uzwojenia o przeciwnym kierunku nawinięcia uzwojenia (przekaźnik z podwójną cewką), albo w przypadku przekaźnika przylegającego, z tylko jednym uzwojeniem, napięcie przykładane jest właśnie do niego, lecz o przeciwnej polaryzacji.

Przekaźniki pomocnicze są zablokowane mechanicznie w aktywnej pozycji. Aby przełączyć się na inny stan przełączania, napięcie o tej samej polaryzacji należy przyłożyć do drugiego uzwojenia o przeciwnym kierunku uzwojenia (przekaźnik z podwójną cewką) lub, w przypadku przekaźników z tylko jednym uzwojeniem, napięcie do tego o przeciwnej polaryzacji. Przekaźniki pomocnicze są często używane do przechowywania stanów nawet w przypadku zaniku zasilania, a także do oszczędzania energii w trakcie długotrwałych, niezmiennych (bez przełączania) stanów przekaźnika.

Przekaźnik z podwójną cewką , jak w modelach kolejowych. Do tych specjalnych zastosowań używa się zwykle przekaźników, które nie używają remanencji i nie są mechanicznie zablokowane. Te przekaźniki z podwójną cewką często mają ogranicznik końcowy. Ogranicznik krańcowy zapobiega przegrzaniu niewymiarowych cewek, które w przeciwnym razie wypalałyby się pod ciągłym obciążeniem. Takie przekaźniki z podwójną cewką są wykorzystywane między innymi do sterowania sygnałami.

Przekaźniki - oferta sklepu Piekarz

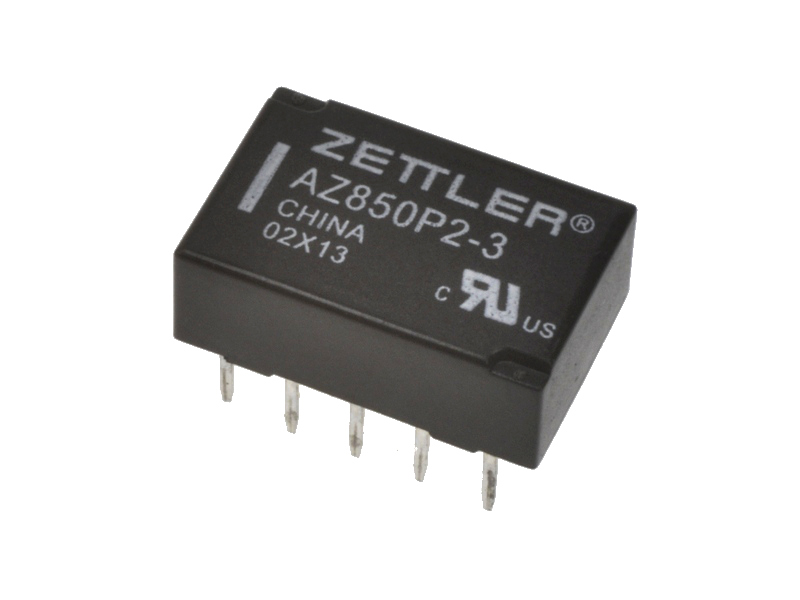

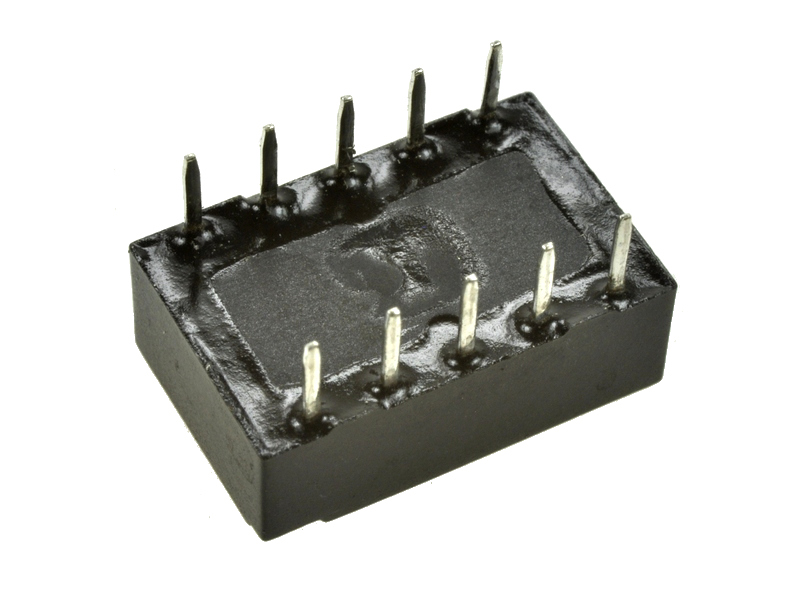

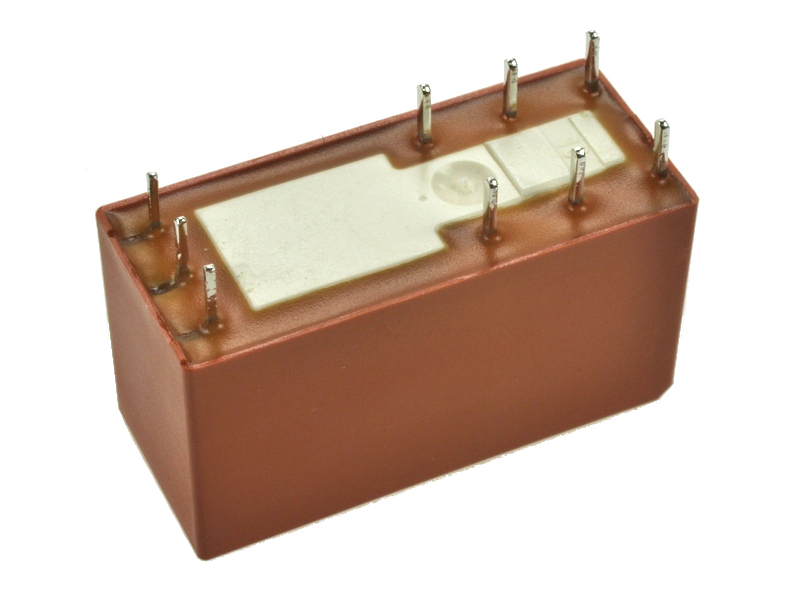

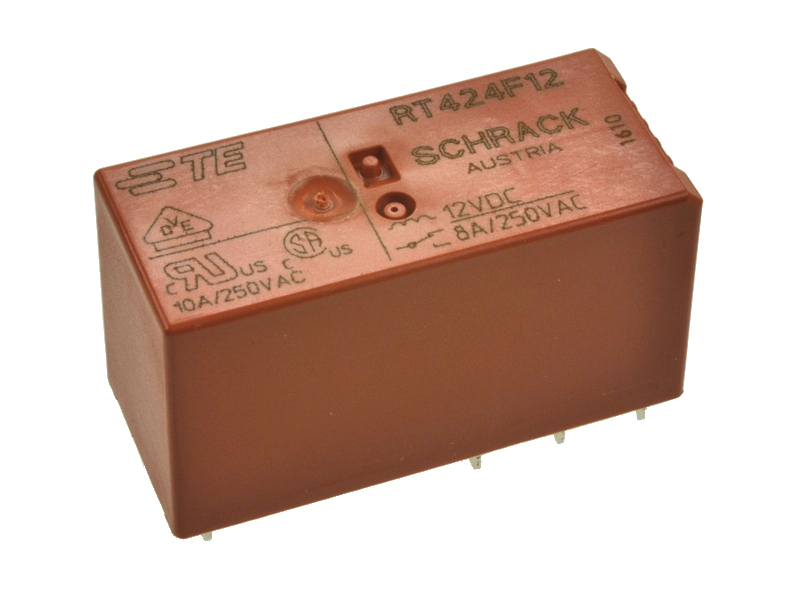

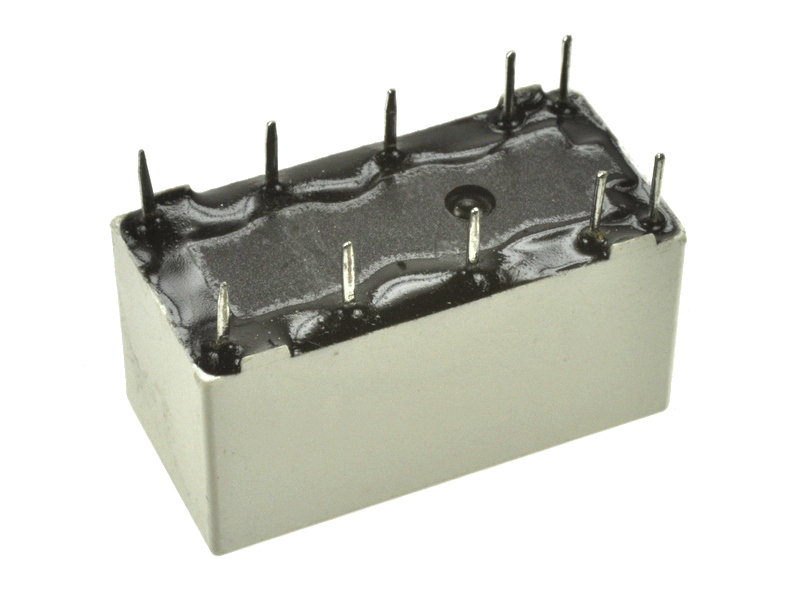

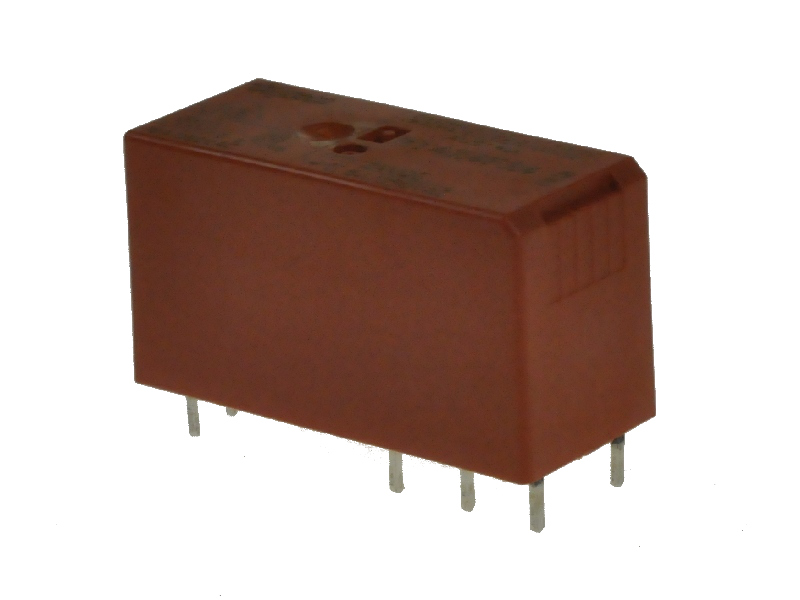

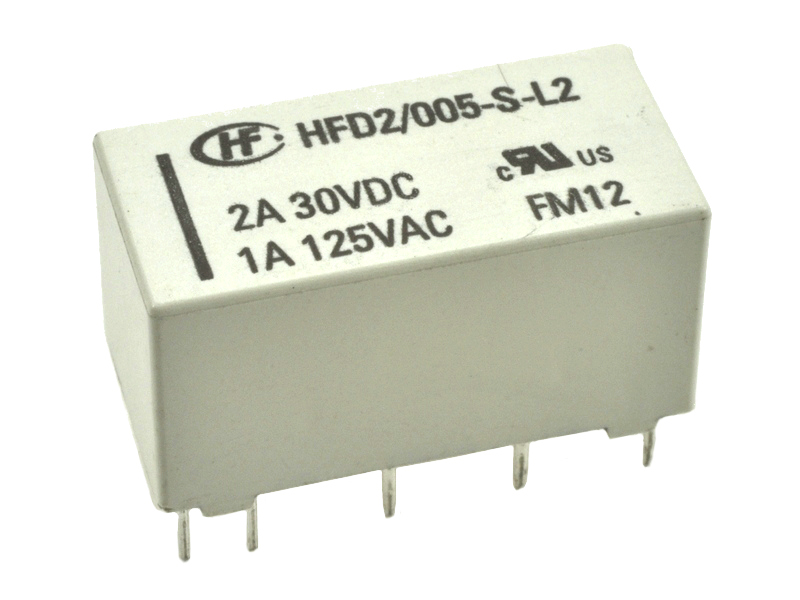

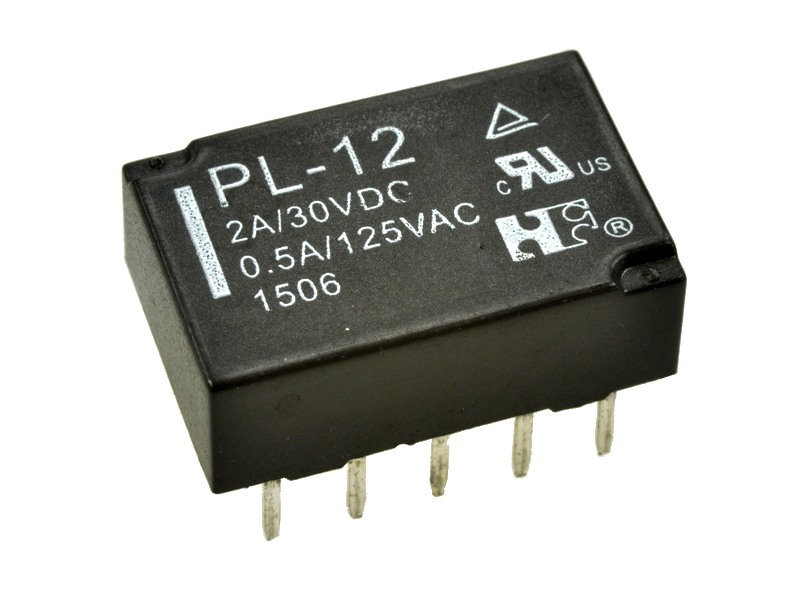

Firma Piekarz oferuje przekaźniki bistabilne o kilku (od 3 do 230V) napięciach sterujących prądu zmiennego i stałego, jedno i dwucewkowe, o prądzie styków AC od 0,5 do 100A i ich napięciu 125, 240 i 250V. Zapraszamy do naszego sklepu internetowego.
