Transoptory

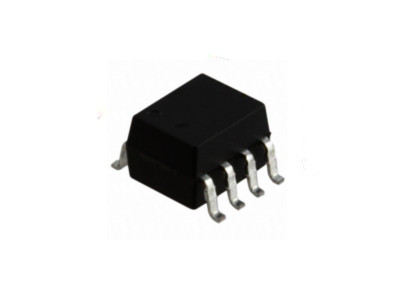

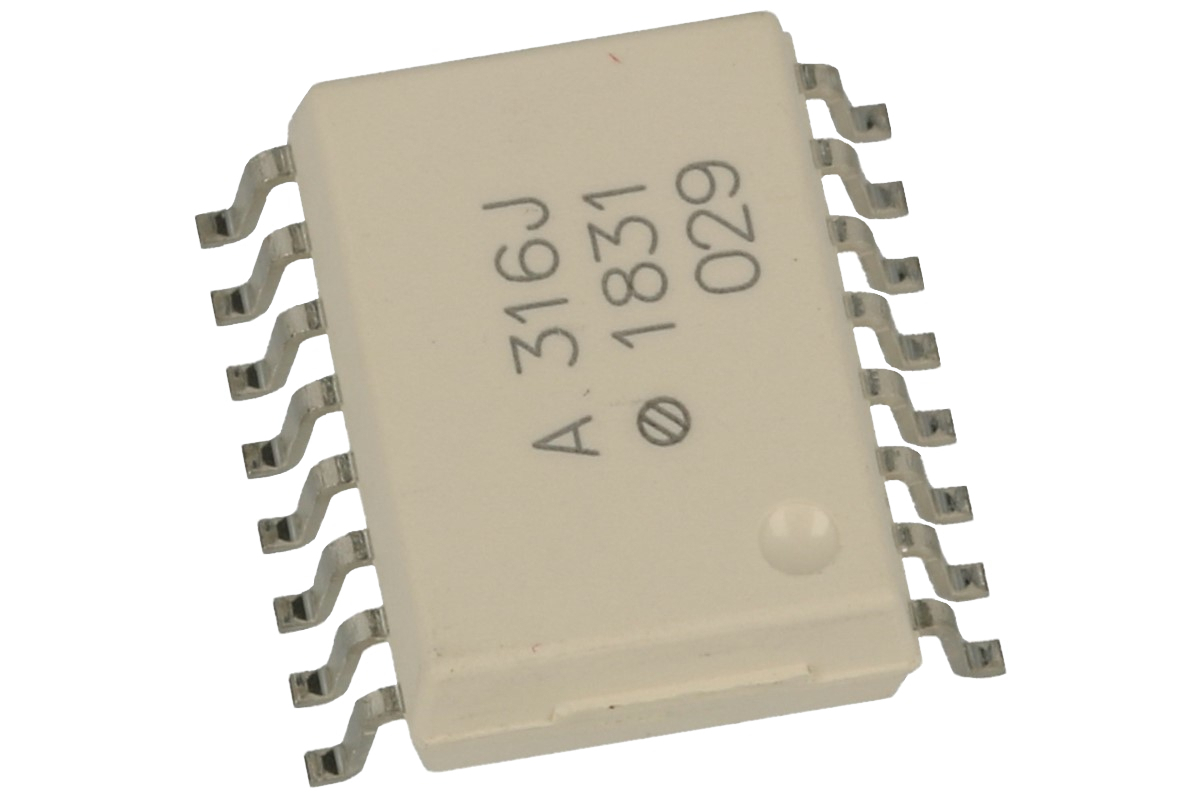

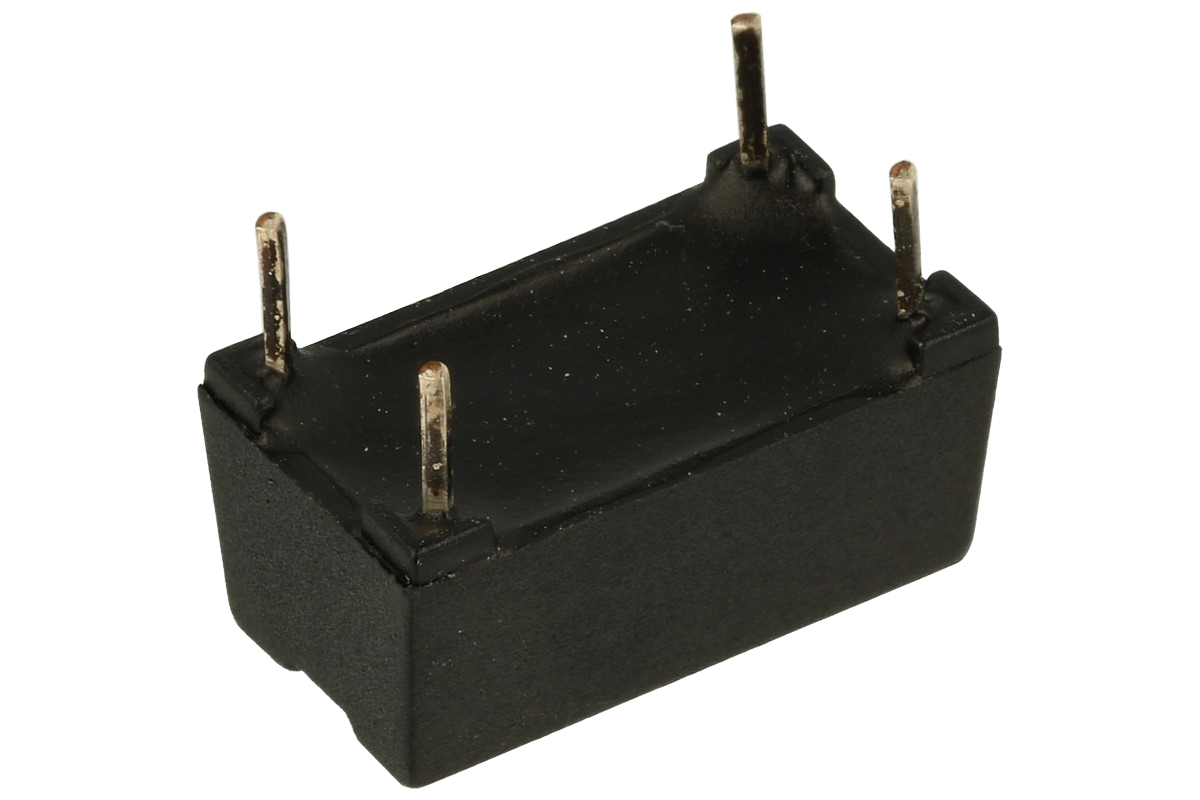

Transoptor jest urządzeniem wchodzącym w skład optoelektroniki i służy do przesyłania sygnału między dwoma galwanicznie izolowanymi obwodami. Zwykle składa się z diody elektroluminescencyjnej (LED) lub diody laserowej (LD) jako nadajnika optycznego oraz fotodiody lub fototranzystora jako odbiornika optycznego. Element nadawczy i odbiorczy są optycznie połączone ze sobą w obudowie, która jest nieprzezroczysta dla światła z zewnątrz. Transoptory mogą przesyłać zarówno sygnały cyfrowe, jak i analogowe. Często transoptory są stosowane jako części składowe przekaźników półprzewodnikowych, stosowanych głównie w elektroenergetyce. Łączniki widełkowe i bariery świetlne różnią się od transoptorów tym, że nie mają zewnętrznej nieprzezroczystej obudowy i nie są przeznaczone do zastosowań związanych ze skanowaniem optycznym.

Podstawowe parametry pracy

W przypadku transoptorów analogowych jest to współczynnik transferu prądu CTR (CTR=current transfer ratio), czyli stosunek prądu wejściowego i wyjściowego dla sygnałów prądu stałego lub niskich częstotliwości sygnału. W zależności od odbiornika wartości te wynoszą od 0,1... 0,5% (fotodioda), 2... 120% (fototranzystor) i 1000... 15 000% (z tranzystorem Darlingtona). Ta wartość jest w znacznym stopniu zależna od prądu, zwłaszcza przy zastosowaniu fototranzystorów. Ponadto CTR jest zależny od temperatury i maleje wraz ze starzeniem się elementu. Zmniejszenie jasności o ponad 50% w diodzie elektroluminescencyjnej w wyniku starzenia się uważa się za błąd. W przypadku transoptorów cyfrowych nie określa się CTR, ale minimalny prąd LED wymagany do zmiany poziomu wyjściowego. Napięcie izolacji zależy od odległości i rozmieszczenia nadajnika i odbiornika, materiału izolacyjnego i odległości między połączeniami. Typowe napięcia izolacji to 200 V, 500 V, 1,5 kV, 2,5 kV, 4 kV lub 5 kV, w szczególnych przypadkach do 25 kV.

Obszary zastosowań

Transoptory są stosowane między innymi tam, gdzie są oddzielone od siebie obwody galwaniczne, a informacje, takie jak sygnał sterujący, muszą być przesyłane poprzez izolację elektryczną. Stosuje się je wszędzie tam, gdzie wymagana jest skuteczna transmisja sygnału analogowego lub cyfrowego. Na przykład jak odłączone galwanicznie od sieci zasilacze przełączające do regulacji napięcia wyjściowego, interfejsy komputerowe i programowalne sterowniki logiczne.

Na stronie internetowej Firmy Piekarz można znaleźć i szybko zamówić bardzo licznie reprezentowane transoptory z bardzo różnorodnymi i przydatnymi CTR: od 2,5% do nawet 600-7500%.
